石英砂圓形搖擺篩的核心構成
發布：粉末顆粒振動篩_搖擺篩_回轉篩_超聲波振動篩-萬達機械 瀏覽：1020次

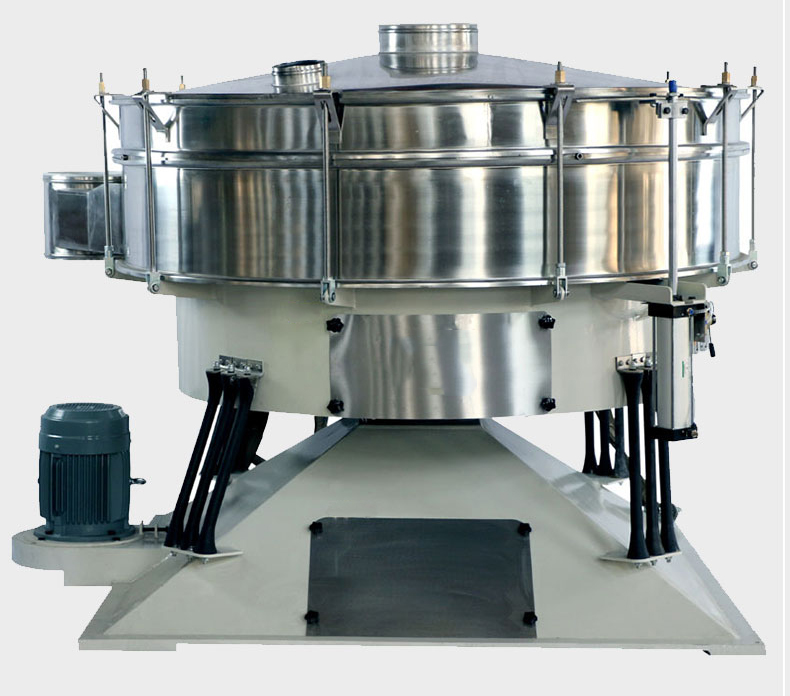

石英砂篩分常用圓形搖擺篩，那么你知道圓形搖擺篩的核心構成嗎？
圓形搖擺篩的結構設計融合了多維度運動原理與模塊化組件，其核心構成如下：
一、核心組件?
篩箱?
作為主體承載結構，通常采用優質鋼材或不銹鋼制造，內部集成多層篩網（1-6層），通過柔性連接實現復合運動?。
篩箱設計包含密封罩殼，部分型號采用全封閉式防塵結構，滿足制藥、食品等潔凈要求?。
驅動系統?
由電動機、偏心軸（或雙偏心塊激振器）及減速機構組成，通過調節偏心距或電機轉速控制篩分強度?。
雙振源驅動技術可產生復合運動軌跡（圓周、橢圓、直線），提升透篩效率?。
篩網系統?
采用多層不銹鋼篩網（孔徑按需配置），通過張緊裝置固定于篩框，支持快速更換?。
部分機型配置獨立篩框模塊，允許不同目數篩網組合（如20目至200目）?。
二、減震與支撐結構?
彈性支撐裝置?
采用橡膠彈簧、螺旋彈簧或復合減震器，連接篩箱與底座，降低振動傳遞率（可減少地面動載荷60%以上）?。
動態平衡設計確保篩體穩定運行，延長設備壽命?。
三、輔助功能結構?
給排料系統?
配備振動給料器或螺旋布料器，實現物料均勻分布；多出口設計用于分級收集不同粒度物料?。
調節與安全裝置?
可調偏心塊或激振力調節機構，適應不同物料特性（如黏性、濕度）?。
防護罩、急停按鈕等安全設施保障操作安全?。
潤滑系統?
關鍵軸承部位配置自動潤滑裝置，確保長時間連續運行穩定性?。
結構性能優勢?
復合運動設計?：結合水平回轉與垂直拋擲的三維運動，減少堵網并提升篩分精度?。
模塊化擴展?：分層篩框與快速換網設計，適應多級篩分需求（如6級粒度分級）?。
大處理能力?：典型應用場景下，淀粉等物料篩分產能可達30噸/小時?。
注：以上結構特征綜合了機械設計優化與行業適配性，石英砂圓形搖擺篩適用于食品、化工、礦業等領域的高效篩分場景。
