旋振篩工作原理和普通類型振動篩的區別
發布：粉末顆粒振動篩_搖擺篩_回轉篩_超聲波振動篩-萬達機械 瀏覽：12967次

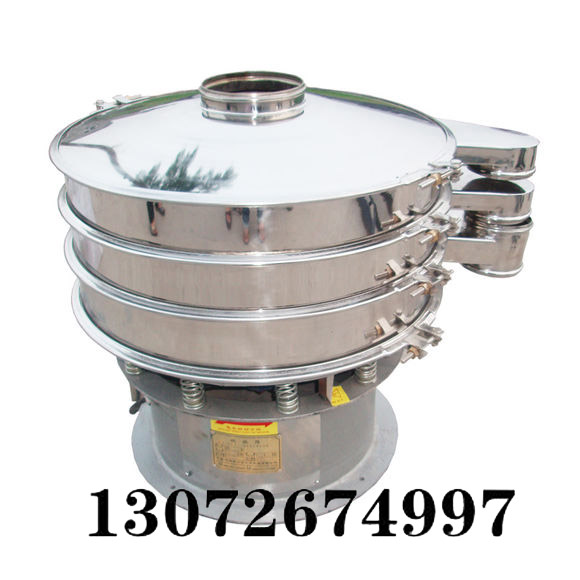

旋振篩是對輕質、細顆粒物料進行篩分的分級設備，是近年來出現的一種新型篩分設備，應用于化工、輕工、冶金、建材、醫藥、食品加工等部門。和常規篩分方式有所區別，其工作原理和其他類型的振動篩相比有許多優點，最主要獨特之處是物料顆粒在篩面上的運動始終處于一種翻卷運動狀態，也可以稱為復合運動狀態，所以能加速物料的松散、分層、分離，根據測試其篩分效率可以高度95%以上，生產量比其他類型的篩分設備大25%左右，這里我們著重從設備原理進行分析，闡述不同設計原理和其他類型振動篩的不同之處。
旋振篩的基本原理系電機上下端所安裝的重錘（不平衡重錘），將電機的運動轉變?yōu)樗健⒋怪薄A斜的三次元運動 ， 再把這個運動傳遞給網面。改變電機上下重錘的相位角可以改變?cè)系倪\(yùn)動方向。當旋振篩工作時，振動電機上下兩端不同相位的偏心塊由于高速旋轉的離心作用而產生一符合慣性力，強迫篩體產生復旋型振動。通過調整振動電機上下兩端的偏心塊相位夾角，可以改版篩面上物料的運動軌跡，從而使旋振篩產生平旋垂直復合振動，物料便透過不同層次的篩網，以達到分級作業的目的。
不同原理設計的振動篩，其篩面上物料的運動軌跡也有所區別。旋振篩篩面兼有圓平運動和繞著篩機質心的搖擺振動，即做空間符合運動，借助于篩面振動產生的沖擊力和剪切力，并利用篩面傾角左側的下滑力和篩板上放有的彈跳球，旋振篩工作時，彈跳球不斷反彈篩網，從而有效的克服物料與物料、物料與篩面之間的種種粘結力，實現物料的有力翻滾，加快物料的松散、分離和透篩。提高旋振篩的處理量和篩分效率，這是旋振篩不同于其他類型振動篩的獨特之處。
旋振篩工作時電機帶動上下偏心塊做告訴旋轉運動，這樣使得與電機固連在一起的篩機體及篩網振動，由于上下偏心塊的質心與參振部分的質心不重合，就是的篩面及篩網上作用了一個旋轉激振力和一個旋轉激振力，使得篩面產生水平面內的圓平運動和繞水平面的搖擺振動，這樣就有效的克服了物料之間的粘結力，使物料產生有力的翻滾運動，迅速實現松散、分層、分離。
旋振篩工作時物料從篩體上端中心計入，從邊緣排出，上下偏心塊之間夾角可任意調節，根據不同需要可以設計成多層篩面，進行分級篩分。和其他類型的振動篩相比，旋振篩具有更多優勢：
1.由于篩機具有搖擺振動的特點，使得其既能篩分干、輕、細物料，又能篩分濕、重、粗物料，還能進行脫水等分離作業。
2.旋振篩的篩面是圓形篩網，物料入口位于圓形篩網的中心位置，物料從篩面中心加入，由于篩面的旋擺振動，使得物料呈螺旋線方向圓周運動，出料口可以沿著圓周方向任意布置，這使得旋振篩制造簡單方便。
3.根據需要本類型旋振篩可以是單層，也可以是多層，特別使用工作環境緊湊、場地狹窄的地方。
4.本機采用了防堵塞橡膠球，在設備工作時，橡膠球不斷碰撞篩網，因此不堵孔，物料透篩能力強，篩分效率高。
5.旋振篩工作在遠超共振狀態，所以工作振幅比較穩定。
6.采用了具有金屬螺旋彈簧和橡膠彈簧優點的復合彈簧，有很好的隔振性能，不需要地腳螺栓。
